PTC Creo是一款专业的三维设计软件，融汇了Pro/ENGINEER、CoCreate及ProductView三大软件的全部功能，能够高效地在计算机上设计三维模型，广泛应用于众多行业，显著提升用户的工作效率。对此感兴趣的用户，切勿错过，快来下载体验吧！

软件功能

一、Creo Direct：直接建模CAD软件

Creo Direct是一款独立的应用程序，旨在帮助不常使用计算机辅助设计（CAD）的用户轻松创建新几何形状或修改任何文件格式的现有3D CAD设计。通过直接与几何图形交互，使学习和使用变得更加简单。因此，它极为适合于概念设计、分析及制造人员，或那些刚接触3D CAD的用户。

Creo Direct的操作快速、灵活且直观。它特别适合用于生成方案、定义工装夹具的初步设计，或现场获取客户的设计反馈。该软件通过促进与扩展团队的深入协作，鼓励创新，使企业更好地适应不断变化的客户需求。

直接建模的特点与优势：

1、加快设计周期，使更多用户能够访问和利用3D CAD数据（包括第三方设计组件）。

2、使较少的3D CAD用户能够参与产品开发。

3、通过轻松研究替代设计概念，更快且更有效地提出建议。

4、分析师可以在执行分析前编辑3D CAD数据，并且能够直接在模型上提出设计变更的建议，从而简化计算机辅助工程（CAE）工作流程。

5、为工具设计师提供一个友好的工具，以编辑模型数据并创建更符合其NC和工具设计要求的制造夹具和设备，从而提升计算机辅助制造（CAM）的效率。

二、Creo Parametric：3D建模软件

Creo Parametric是业内最强大且灵活的3D建模软件，让设计变得更加智能。

它不仅仅是一款产品，更是您宝贵的资产。Creo Parametric具备您期待从行业领先者那里获得的核心建模优势，同时在增材制造、基于模型的定义（MBD）及智能互联设计等方面也具备了突破性的功能。简化的工作流程和直观的用户界面使其表现无可挑剔。让Creo Parametric的3D建模软件为您所用。

这些能力包括：

1、3D实体建模

2、直接建模

3、可靠的装配建模

4、包括2D和3D绘图的详细文档

5、技术曲面设计

6、自由式曲面设计

7、钣金件建模

8、焊接建模与结构框架设计

9、分析特征

10、图形化体验与集成设计

11、增材制造设计（3D打印）

12、基于模型的定义

13、数据交换

14、处理导入的非Creo数据

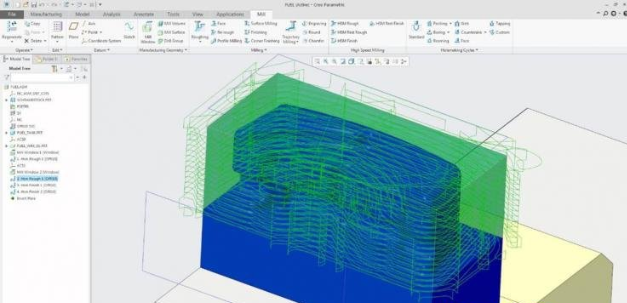

15、集成的NC功能

16、提供访问的Web功能

17、零件、特征、工具及其他内容的库

18、软件自定义

19、智能互联产品设计

三、Creo Layout：2D CAD软件

Creo Layout是一款易于使用的2D CAD应用程序，使您的产品设计团队能够在2D环境中创建详细概念及PTC Creo Layout2尺寸和注释等信息。随后，您无需切换CAD系统或将2D数据交给3D CAD专家，即可从相同的2D数据中生成同样详细的3D模型。您可以充分利用2D数据，生成准确反映原设计意图的完美3D模型。整个过程由系统自动执行，确保CAD交付结果始终无缝更新。

Creo Layout的功能与优势：

1、Creo Layout生成2D设计以便在Creo Parametric中构建3D模型

2、利用全面的工具集创建、编辑和管理2D几何，捕捉产品设计意图

3、通过创建完全或部分约束或完全不约束的2D设计，轻松获得灵活性并迭代设计概念

4、减少以3D形式解释和重新创建2D设计的需求，从而避免错误和延误

5、充分利用现有2D数据，如DXF和IGES文件，以及使用Creo Parametric软件创建的3D模型截面

6、通过实现新产品的并发设计与工程处理，加快上市速度并激励创新

7、使用2D绘图进行结构与装配的下游设计

8、通过更新控件管理2D设计到3D模型的更改传播

软件特色

草绘器中的设计意图得到了显著提升。

约束图标的现代化外观增强了设计意图在Creo Direct草绘环境中的可视化效果。

用户界面位置：

• 单击“主页”(Home) > “草绘”(Sketch)。

• 单击“文件”(File) > “选项”(Options) > “图元显示”(Entity Display) > “约束显示设置”(Constraint display settings)。

版本：Creo Direct 7.0.0.0

此增强功能的优点是什么？

即时约束图标的现代化外观提升了设计意图在Creo Direct草绘器环境中的可视化效果。改进说明如下：

• 即时约束图标经过重新设计，以改善对比度，提高易识别性。

• 使重合和对齐约束易于区分，方向将根据相关几何在3D空间中的位置进行调整。

• 根据系统颜色设置调整图标的颜色配置。

• 通过单击“文件”(File) > “选项”(Options) > “图元显示”(Entity Display) > “约束显示设置”(Constraint display settings)来自定义图标大小及约束图标的背景和线条颜色，设置将保存在文件creo_direct_customization.ui中。

Creo Direct支持多主体

Creo Direct支持多主体模型。

用户界面位置：

• 单击“文件”(File) > “加载”(Load)。

• 模型树

• 主体的浮动工具栏

• 几何搜索

• 选择一个曲面并单击鼠标右键。

版本：Creo Direct 7.0.0.0

此增强功能的优点是什么？

如以下列表所述，Creo Direct为在Creo Parametric中创建的多主体零件提供基本支持：

• 加载和保存多主体零件

• 修改参数、颜色和外观等主体属性。

• 在模型树中显示主体、控制主体的可见性以及设置默认主体。

• 遵循默认主体概念：

“拉伸”(Extrude)、“旋转”(Revolve)、“扫描”(Sweep)、“孔”(Hole)、“壳”(Shell)、“连接”(Attach)等实体几何创建工具通常作用于默认主体。

“移动”(Move)等实体几何修改工具会根据选定几何进行操作。

选择单个主体或全部主体的所有曲面。

使用“几何搜索工具”(Geometry Search Tool)搜索主体。扩展后的“几何搜索工具”(Geometry Search Tool)范围包括主体。

Creo Direct对多主体的支持确保与在Creo Parametric中创建的多主体零件相兼容。

安装方法

1、首先下载_SolidSQUAD_.7z，然后打开PTC.LICENSE.WINDOWS.2020-04-14-SSQ文件夹。

2、以管理员身份运行FillLicense.bat，稍等片刻。

3、将生成的PTC_D_SSQ.dat许可文件复制到C:Program FilesPTC中。

4、用户可直接新建PTC文件夹，主程序将安装在此文件夹内。

5、右键单击我的电脑，选择属性。

6、进入高级系统设置，选择环境变量，创建系统环境变量。

7、变量名：PTC_D_SSQ.dat。

变量值：指向PTC_D_SSQ.dat文件【如：C:Program FilesPTCPTC_D_SSQ.dat】。

8、双击PTC.Creo.7.0.0.0.Win64.iso直接打开，找到主程序进行安装。

9、安装程序为setup.exe，打开后即可显示安装引导界面。

10、选择安装新软件，点击下一步。

11、查看软件协议内容，勾选接受协议。

12、在软件许可证添加界面，点击右侧的文件夹图标，打开C:Program FilesPTCPTC_D_SSQ.dat。

13、提示软件需要安装的内容，软件需要安装7.9GB的数据。

14、列出需要安装的内容，您可以自行取消不需要安装的部分。

15、软件开始安装，需等待较长时间，请耐心等候。

16、提示安装成功，点击完成结束安装。

17、双击SolidSQUADLoaderEnabler.reg以添加注册值。

18、最后将Creo 7.0.0.0文件夹复制到安装目录中，替换同名文件夹。

19、在开始菜单中可以看到许多软件，这些软件均可独立运行，例如打开Creo Direct 7.0.0.0。

20、如图所示，到此您便可体验软件的全部功能。

21、可以在软件中新建零件或装配方案，点击确定便可进入设计界面。

22、设计界面如是，若您熟悉设计零件，可在软件中开始编辑。

23、由于本人尚未熟练使用此软件，故不便多加介绍，若您需要使用，欢迎下载体验！

官方教程

关于选择

进行模型操作时，必须选择一个设计图元、基准或几何。在激活几何工具前后均可选择图元。选择过滤器与器控制着几何工具的图元选择。

选择过滤器

选择过滤器缩小了可选图元类型的范围，以便轻松识别图元。单击某个几何工具时，选择过滤器将显示可为该工具选择的图元，系统会自动选择最佳过滤器。

收集器

在打开几何工具之前，收集器会收集所有可以选择的图元。之后，您便可在建模过程中将这些图元作为参考。

关于查询选择与预选突出显示

使用带有预选突出显示的查询选择，可选择不直接可见的图元。可查询设计图元（例如基准或几何）以找到特定操作所需的图元。在查询选择期间，当指针移动至模型上时，几何和基准会被突出显示。预选突出显示为设计图元提供了视觉确认，以确保准确选择目标图元。

• 默认情况下，预选突出显示功能始终启用。

• 对于以着色及无隐藏线显示样式呈现的模型，您可在前景中选择突出显示的预选图元，无需进行查询选择。

要启用或禁用预选突出显示

您可以通过以下任一方式启用或禁用查询选择时使用的预选突出显示：

• 单击“模型树”旁的箭头，选择或清除“预选突出显示”(Preselection Highlighting)复选框。

• 单击“文件”(File) > “选项”(Options) > “选择”(Selection)，然后选择或清除“启用预选突出显示”(Enable preselection highlighting)复选框。

禁用预选突出显示时，您可使用“从列表中拾取”(Pick From List)对话框选择图元。将指针指向某图元，并在图形窗口的快捷菜单中单击“从列表中拾取”以打开相关对话框。

要清除选定图元

您可以通过以下方法清除几何工具内或外部的选定图元：

• 按住·CTRL·键并单击单个图元以逐个清除。

• 从“选定项”(Selected Items)对话框中移除图元。

• 单击图形窗口的任意位置（选定图元除外）。

• 右键单击选定项区域并单击“清除”(Clear)。

3D模式下模型树项目的预选突出显示

在3D模式下使用预选突出显示后，指针下方“模型树”中的项将带有与当前文本同色的下划线。与指针下方可选项相对应的几何将在图形窗口中突出显示。

带有着色和无隐藏线样式的模型的选择机制

在Creo Direct零件模式下，对于以着色和无隐藏线样式显示的模型，过滤器设置将控制指针下方的项选择。

• 如果将过滤器设置为All，将按以下顺序选择具有相同z深度方向的突出显示进行预选的项目：顶点、基准点、边、基准轴、基准、坐标系、草绘或曲线、基准平面、草绘区域、曲面、面组、零件和装配。

• 如果在前景中没有与过滤器设置相匹配的项目，则将在背景中选择与具有相同z深度方向的过滤器设置相匹配的项目。

关于切换工具与选择几何

使用几何时，可从部分活动的默认工具切换到其他工具。切换后的工具将成为活动工具，供您执行部分活动工具的操作。如果选择了图元但未使用选定工具的“活动工具栏”选项执行任何操作，则认为该工具处于部分活动状态。

要切换到另一工具并选择图元，请将指针置于图形窗口中的图元上。当项预先选择突出显示后，单击它。按下CTRL键同时单击可选择多个图元。状态栏将显示选定图元的数量。例如，若选择四个图元，则状态栏上将显示选定的4个图元。

关于推断参考

在执行某些命令时，可使用推断参考代替基准轴参考。在此，您可以选择边缘、曲线、圆柱、旋转曲面、线、弧或圆等几何，以自动创建与选定几何相关联的内部基准轴。

可与以下命令搭配使用的推断参考：

关于选择曲面

在Creo Direct中，您可以使用以下方法选择要进行修改的曲面：

• 几何规则

• 基于形状进行选择

如果在选择要执行“移动”、“编辑倒圆角”、“修改解析”或“移除”操作的曲面时应用了几何规则，且在Creo Parametric中打开并修改了包含这些曲面的模型，则会重新生成基于规则的选择。Creo Parametric中的特征参考会相应更新。

要使用几何规则选择曲面

1. 在“原始点”(Home)选项卡中，单击“选择”(Select)旁的箭头。

2. 单击“选择(无默认)”(Select (no default))并选择一个曲面。

3. 单击“原始点”(Home) > “几何规则”(Geometry Rules)。“几何规则”对话框随即打开。

4. 在“规则”(Rules)区域中，单击一个或多个复选框。

5. 在“满足”(Satisfy)部分中，为曲面选择以下选项之一：

◦ “所有可用规则”(All applicable rules)

◦ “任何可用规则”(Any applicable rules)

6. 单击“确定”(OK)。所有满足指定规则的曲面均将被选中。

用于选择曲面的几何规则

可根据某些几何规则选择曲面。根据所选曲面和几何工具，将显示相关几何规则。然后可以选取几何规则以自动收集曲面，从而形成曲面集。集中所有曲面之间将共享几何关系。也可从曲面集中排除已选的曲面。

几何规则适用于每个选定的曲面类型，如：
