TP300画面设置工具是海为全新推出的一款TP300小型人机界面设置工具，旨在与各类PLC协同运作，支持对PLC内容寄存器或继电器的数值及状态进行监视和修改，助力操作人员更为高效地掌控设备，诚邀您下载体验。

功能特点

通过TP300编辑软件，用户可在计算机上轻松制作画面，自由输入汉字并设定PLC地址，利用串口通讯下载所制作的画面。

通讯协议与画面数据可一并下载至显示器，免去编写PLC通讯程序的繁琐。

广泛支持多种机型，包括西门子、三菱、欧姆龙、松下、施耐德、永宏、LG、台达及AB等主流PLC，同时兼容Modbus RTU、自由通讯等通用协议，以及适用于KINCO伺服驱动的ECOSTEP协议。

具备密码保护功能。

提供报警列表功能，实时逐行显示当前报警信息。

可选配带时钟模块的型号，提供实时时钟功能。

19个按键可自定义为功能键，并配备数值输入的小键盘，能够替代控制柜上部分机械按键，操作便捷。

可自由选择通讯方式，RS232/RS485任您选择。

配备背景光STN液晶显示屏，能够显示24个英文字符×4行或12个汉字×4行。

显示器前表面采用IP65构造，具备防水及防油特性。

使用说明

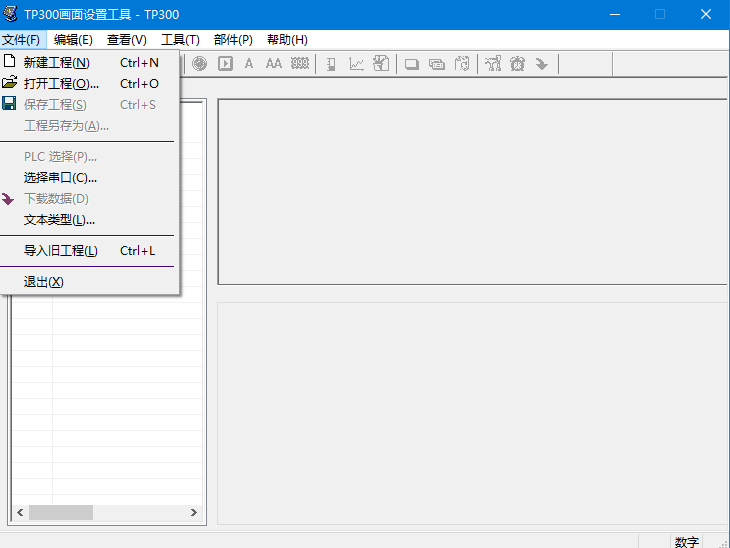

打开工程后，用户可新建或打开画面。每幅画面均可放置文字（中英文）、指示灯、开关、数据显示设定窗、跳转键等元素。不同画面间可实现自由跳转，使操作人员能够完成数据监视、参数设定、开关控制及报警列表监视等操作。

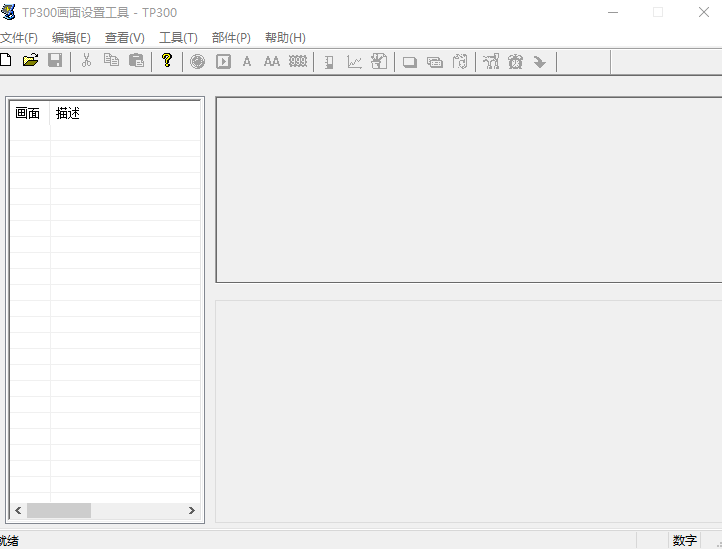

运行TP300软件并新建工程后，屏幕将显示画面编辑器：

编辑器的顶部设有菜单和工具条；左侧表格栏展示画面号及描述。

画面：显示工程中所有画面的序号，便于快速查找；

描述：对画面功能的简要文字说明。

编辑器中央为画面编辑区，显示区域均匀分布白色网点，网点间距为16点，整体画面为192x64点阵。当设计者放置或移动部件时，可根据临近网点的位置进行对齐，确保精准。当设计者用鼠标拖动部件时，每次移动的距离为4点的整数倍。如需精确定位，可直接调整部件的X、Y坐标值。

软件说明

TP300画面设置工具是专为可编程文本显示器TP300 V1设计的组态软件，主要与各类PLC协同工作，能够以文本等形式监视和修改PLC内容寄存器或继电器的数值及状态，从而帮助操作人员更好地掌控设备。该软件兼容WINDOWS 98/2000/XP，使用简便，界面友好，支持直接输入中英文字符。
